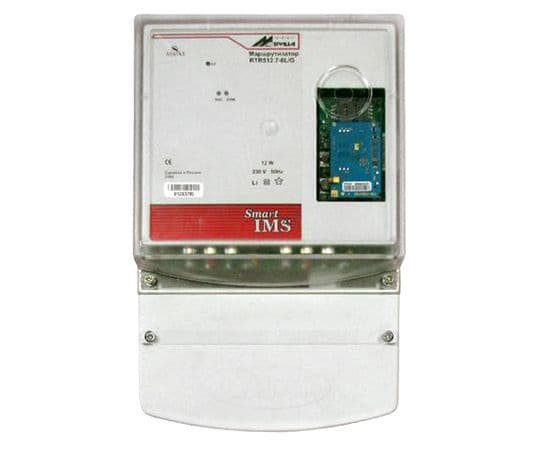

Маршрутизатор Матрица RTR512.10-6L/EY (GSM)

Маршрутизатор Матрица RTR 512 – важный элемент системы АСКУЭ Матрица. Его предназначение – сбор поступающей со счетчиков Матрица информации об объемах потребляемой электроэнергии. Также маршрутизатор RTR 512 применяется для управления счетчиками, релейными устройствами отключения и включения. Благодаря ему удобно вводить определенные лимиты на объем и мощность энергопотребления, на объемы потребления воды и природного газа.

Наличие в маршрутизаторе специального устройства присоединения AIU 512.3-4С/LI (AIU 516.2-2СB/LI) позволяет обрабатывать сведения, поступающие от счетчиков тепла, газа и воды. Эта информация преображается в протокол сети Addax.net.

Маршрутизатор Матрица – ключевое сетевое оборудование системы ADDAX.Net. В АСКУЭ Матрица он выполняет функцию обмена данными между диспетчерским центром по обработке информации и конечными потребителями. Каналы связи, через которые производится обмен, различаются как протоколами, так и особенностями своей физической организацией. Предлагаемый нашей компанией маршрутизатор RTR 512 поддерживает все применяемые каналы.

Маршрутизатор и его место в системе АСКУЭ

Передача команд в АСКУЭ осуществляется по принципу «от верхних уровней – к нижним». При этом роль верхнего уровня выполняет диспетчерский центр, а нижнего – различные исполнительные агрегаты. По отношению к оборудованию нижнего уровня RTR 512 является master-устройством, по отношению к маршрутизаторам, размещенным выше – slave-устройством. Помимо этого, RTR 512 обеспечивает:

  • надежное хранение информации вплоть до ее передачи на диспетчерский пункт либо до истечения отведенного срока хранения;
  • передачу данных на различные наружные (дистанционные) мониторы;
  • синхронизирование времени в системе ADDAX.net.

Цена на маршрутизатор Матрица RTR 512 очень демократична и заметно ниже, чем на многие импортные аналоги.

Тип канала master slave
PL LV. Передача по линиям электропередачи 0,4 кВ + +
PL MV. Передача по линиям электропередачи 6-24 кВ  + +
CM.BUS. Низковольтная магистраль ADDAX +
Ethernet   +
GSM/GPRS   +



Схематическое изображение маршрутизатора Матрица со снятой клеммной крышкой:

Габаритные размеры маршрутизатора:

Автоматизированный учет электроэнергии и других ресурсов — это важная мера для оптимизации потребления, снижения потерь и увеличения экономической эффективности. Создание АСКУЭ позволяет успешно решать такие задачи как обеспечение достоверности и оперативности учета электроэнергии, автоматизация расчетов между поставщиками и потребителями, выявление потерь электроэнергии на определенных участках, многотарифный учет, хранение и обработка данных.

Проанализировав данные учета на промышленном объекте или в жилом комплексе, можно обнаружить попытки хищения электроэнергии. Это поможет существенно снизить уровень потерь электроэнергии.

После ввода системы АСКУЭ в эксплуатацию ее обслуживание производится небольшим штатом сотрудников. В настоящее время с помощью наших систем производится учет электроэнергии во многих районах Подмосковья и других регионах России. Всего с 2004 года введено в эксплуатацию более 500 000 единиц оборудования.

АСКУЭ Матрица

Важно помнить, что расстояние от маршрутизатора до первого счетчика или группы счетчиков, на всех трех фазах не должно превышать 350 м.

Срок поставки при отсутствие на складе
3
Параметры сигналов, передаваемых по LV-магистрали
Несущие частоты
43/49 кГц
Скорость приема/передачи
1200 бод
Параметры сигналов, передаваемых по MV-магистрали
Амплитуда выходного сигнала, при Rн = 5 Ω
18 B
Минимальная амплитуда входного сигнала, при Rн = 5 Ω
4000 мВ
Несущие частоты
66/76 кГц
Скорость приема/передачи
4800 бод
Технические характеристики
Абсолютная суточная погрешность часов, не более
5 c
Габариты
184 х 278 х 78,5 мм
Диапазон температур при транспортировке и хранении
от -40 до +60 °C
Масса, не более
1/1,5 кг
Напряжение питания
180 – 440 В
Потребляемая активная мощность
5/12/20 Вт
Потребляемая полная мощность
25/30/40 ВА
Рабочий диапазон температур
от -40 до +50 °C
Среднее время наработки на отказ (при вероятности отказа 0,8), не более
35
Средний срок службы, не менее
20 лет
Частота напряжения питания
50(60) ± 2,5 Гц
