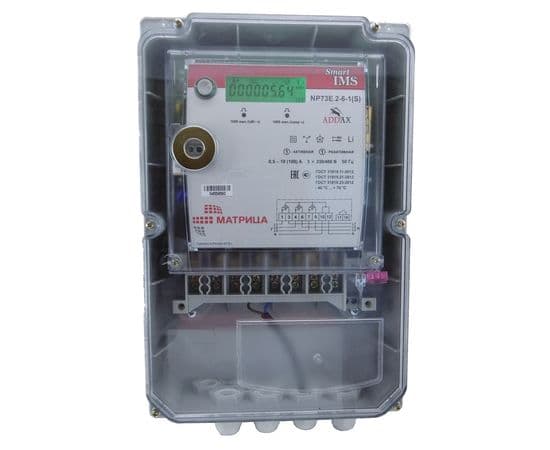

Матрица NP73E.2-6-1 (S)

30 900.00 Р
Поставка 2-3 дня
+
Отложить
Написать отзыв
Наши преимущества
Доставка
Варианты оплаты

Трехфазный счетчик NP73E.2-6-1 (S) прямого включения split-исполнения c модифицированной крышкой клеммника предназначен для измерения потребляемой активной и реактивной энергии и мощности в трехфазных сетях переменного тока. Сбор информации о потреблении электроэнергии осуществляется по линиям 0,4 кВ. Для отображения данных используется пользовательский дисплей CIU7, подключаемый к сети эксплуатируемого помещения.

Основные функции счетчика NP73E.2-6-1 (S):

  • измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
  • многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
  • измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
  • возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
  • ведение журналов событий и аварий;
  • использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
  • использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;
  • дистанционное считывание данных и конфигурирование счетчика.
Коммуникационные интерфейсы
FSK-132
+
Коммуникационный модуль под крышкой клеммника
-
Оптический интерфейс
+
Основной канал PLC
+
Мощность, потребляемая цепями напряжения
активная, не более
1,3 Вт
полная, не более
11,6 В∙А
Постоянная счетчика
активная энергия
1000 имп./кВт∙ч
реактивная энергия
1000 имп./кВар∙ч
Сроки службы прибора учета
средний срок службы, не менее
25 лет
средняя наработка на отказ счетчика, не менее
104 000 ч
срок службы батарейки, не менее
16 лет
Технические характеристики
Базовый ток
10 А
Габариты
(345×212×83) мм
Дисплей
с подсветкой
Класс защиты IP
IP65
Максимальный ток
100 A
Маломощное дополнительное реле
5 А
Масса, не более
2,4 кг
Межповерочный интервал
10 лет
Минимальный ток
0,5 А
Основной коммуникационный интерфейс
PL (силовая линия 0,4 кВ)
Полное потребление цепями тока, не более
0,1 В∙А
Предельный рабочий диапазон
3×115...276 В
Рабочий диапазон напряжений
3×184...276 В
Рабочий диапазон температур
-40 °C . +70 °C
Силовое реле для управления нагрузкой
100 А
Скорость передачи данных по основному каналу связи (в зависимости от версии ПО коммуникационной части прибора)
2400 бит/с (S-FSK)
Стартовый ток
0,04 А
Тип подключения
прямого включения
Точность хода часов (при 25 °C)
< 0,5 с / 24 ч
Частота сети
50 Гц
