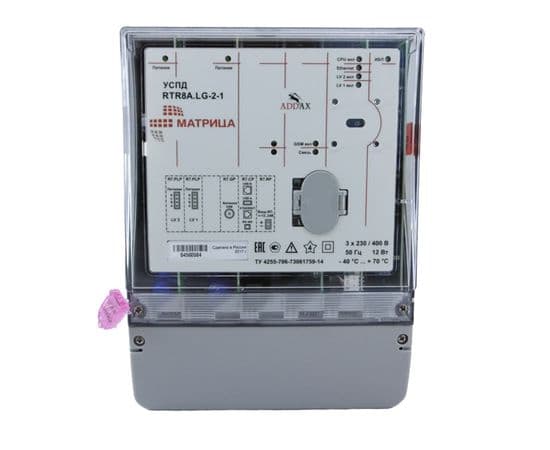

Матрица RTR 8A.LG-2-1 | Маршрутизатор на 2-секции, PLC (FSK/S-FSK/OFDM), Ethernet, GPRS, USB, RS-485

92 895.00 Р
Поставка 2-3 дня
+
Отложить
Написать отзыв
Наши преимущества
Доставка
Варианты оплаты
Этот товар в каталоге

УСПД RTR8А.LG-2-1 (двухсекционный) - является важной составляющей частью АИИС "Матрица" и обеспечивает обмен информацией между Центром сбора данных и приборами учета электроэнергии, а также другим оборудованием. Обмен со счетчиками электрической энергии серии 7 Extra, серии 5 и 7 Lite, пользовательскими дисплеями RUD 512, а также дополнительным оборудованием осуществляется по каналу PLC с использованием модуляции FSK/S-FSK/OFDM в зависимости от прошивки УСПД. Для обмена информацией с Центром УСПД RTR8А может использовать каналы связи: GPRS и Ethernet.

УСПД RTR8A выполняет следующие функции:

  • Постоянный поиск и автоматическое определение всех устройств в сети 0,4 кВ;
  • Сбор и долговременное хранение данных с приборов учета электроэнергии с использованием открытых протоколов;
  • Передача данных по открытым протоколам в один или несколько Центров сбора данных;
  • Удаленное обновление ПО УСПД и счетчиков версии 7 Extra;
  • Настройка УСПД и создание различных отчетов с помощью удобного веб-интерфейса.
  • Синхронизация времени в сети АИИС Матрица.

Как правило, УСПД RTR8A устанавливается в трансформаторной подстанции. Если в ТП два силовых трансформатора — устанавливается УСПД RTR8A.LG-2-1, если один, то УСПД RTR8A.LG-1-1. В отдельных случаях допускается установка УСПД во ВРУ дома, в правлении СНТ, ТСЖ или в диспетчерском пункте предприятия.

Срок поставки при отсутствие на складе
3
Интерфейсы связи маршрутизатора матрица
Ethernet
+
GSM/GPRS (2G)
+
GSM/GPRS (2G/3G)
-
USB-A (ведомый)
+
USB-A (ведущий)
+
Количество фидеров
2
Оптический интерфейс
+
Основной канал PLC
+
Мощность, потребляемая цепями напряжения
активная, не более
12 Вт
полная, не более
25 В∙А
Технические характеристики
Габариты
261,8×184×87,8 мм
Класс защиты IP
IP51
Масса, не более
1,25 кг
Напряжение пробоя
6,8 кВ, 1,2 / 50 мкс
Номинальная частота
50 Гц
Прочность изоляции
4 кВ, 50 Гц, 1 мин
Рабочий диапазон температур
-40 °C . +70 °C
Резервный источник питания
Вход 12 … 24 В постоянного тока
Скорость передачи данных по основному каналу связи (в зависимости от версии ПО коммуникационной части прибора)
100 бит/с (FSK); 2400 бит/с (S-FSK); 128 кбит/с (OFDM)
Точность хода часов (при 25 °C)
< 0,5 с / 24 ч
Устойчивость к кратковременным электрическим разрядам, не более
4 кВ
