Сумматор УСПД СЭМ-2.01

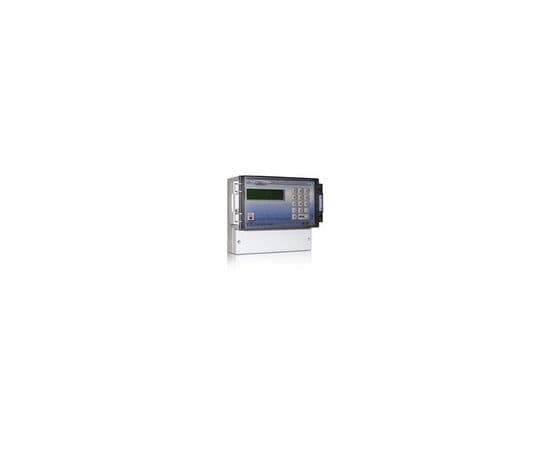

Сумматор электронный многофункциональный для учета электроэнергии СЭМ-2.01 (сумматор СЭМ-2+).

Сумматор СЭМ-2.01 используется совместно с первичными преобразователями или счетчиками с цифровым интерфейсом RS485. Первичными преобразователями могут быть электронные счетчики с импульсным выходом, индукционные счетчики со встроенными устройствами формирования импульсов или другие суммирующие приборы, вырабатывающие импульсы, соответствующие определенному расходу энергии.

Допускается использовать любые первичные преобразователи, имеющие следующие характеристики:

• длительность импульсов, не менее 12 мс;
• входной ток в момент импульса, не менее 10 мА;
• допустимый ток паузы, не более 1 мА;
• максимальная частота импульсов, не более 10 Гц.

Сумматор обеспечивает прием информации от счетчиков по 64 каналам, из которых импульсными могут быть максимум 16 каналов.

Фактически к УСПД СЭМ-2.01 возможно подключить 32 счетчика по 2 канала (A+, R+) или 64 счетчика по 1 каналу (А+).

Прием импульсных и цифровых сигналов обеспечивается при длине линии связи не более 3 км для RS-485 и 1 км для устройств с интерфейсом CAN.

Глубина хранения графиков получасовой мощности по каждому из каналов составляет 100 суток.

Сумматор поддерживает протоколы следующих многофункциональных цифровых трехфазных и однофазных счетчиков:
