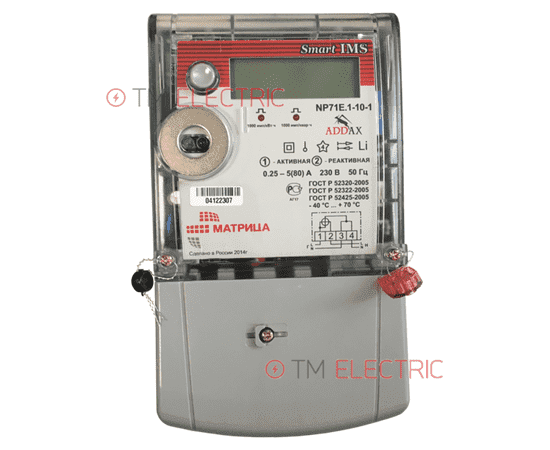

Матрица NP-71E 1-10-1

Цена 6.300 P
Однофазный многотарифный счетчик прямого включения Матрица NP 71E.1-1, 220В, 5-80А 6300 P

Однофазный многотарифный счетчик NP71E.1-10-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Поясним более понятно: активная энергия - та, что преобразуется в другие виды энергии целиком и полностью, а реактивная - та, что расходуется «впустую» на запуск электродвигателей, электронасосов, нагревательных приборов и тд. Данный прибор как раз позволяет отслеживать процессы потребления активной и реактивной энергий. После сбора необходимых данных, счетчик в течение нескольких минут отсылает данные об электропотреблении в диспетчерский центр управления с помощью встроенного PLC-модема (по контактной сети 220/380В).

Как правило, счетчик NP71E.1-10-1 выбирается для установки в многоквартирных домах, садоводческих товариществах и на небольших предприятиях.

Преимущества счетчика:
1. Точный сбор и учет информации об активной и реактивной энергии.

2. Гибкий учет потребляемой электроэнергии по нескольким тарифам (рабочего, специального или выходного дня), которые может выбрать сам владелец.

3. Измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии – каждый необходимый показатель будет рассчитан и мгновенно отправлен на центральный пульт.

4. Считывание как суточных показателей в общем, так и показателей через каждые 1, 5, 10, 15, 30 и 60 минут – всего прибор запоминает до 10 000 записей, что позволяет отслеживать динамику потребления энергии.

5. Ведение журналов событий и аварий – любое внештатное изменение в работе будет тут же зафиксировано и отмечено.

6. Возможность отключения и, соответственно, включения счетчика дистанционно из центра управления. И кроме того, дистанционно возможно управление и изменение конфигурации прибора.

7. Счетчик оснащен датчиками, предохраняющими от несанкционированного доступа.

  • К отличиям этого счетчика от других относятся возможность дистанционного перепрограмирования, поддержка дополнительных модуляций  (S-FSK, OFDM) и дополнительное шифрование передаваемой информации.

Класс точности

активная энергия
реактивная энергия

1
2

Базовый ток

5 А

Минимальный ток

0,25 А

Максимальный ток

80 А

Стартовый ток

активная энергия
реактивная энергия

0,020А
0,025А

Номинальное напряжение

230 В

Рабочий диапазон напряжений

184...276 В

Предельный рабочий диапазон напряжений

115...276 В

Частота сети

50 Гц ± 1 Гц

Постоянная счетчика

активная энергия

реактивная энергия

1000 имп/кВт∙ч

1000 имп/квар∙ч

Рабочий диапазон температур счетчика

-40 °C ... +70 °C

Рабочий диапазон температур ЖКИ счетчика

-40 °C ... +70 °C

Точность хода часов (при 25 °C)

< 0,5 с / 24 ч

Полное потребление цепями тока, не более

1 В∙А

Полное потребление цепями напряжения (активной/полной мощности), не более

2 Вт / 10 В∙А

Тип подключения

непосредственного
включения

Класс защиты IP

IP54

Скорость передачи данных по основному каналу связи
(в зависимости от версии ПО коммуникационной части прибора)

100 бод (FSK)
2400 бод (S-FSK)
128 кбод (OFDM PRIME)

Интервал между поверками

16 лет

Срок службы батарейки, не менее

20 лет

Средний срок службы, не менее

30 лет

Средняя наработка на отказ счетчика, не менее

144 000 ч

Габариты

213,5×127,5×62 мм

Масса, не более

0,9 кг

Дисплей

с подсветкой

Силовое реле для управления нагрузкой

80 А

Датчики:

вскрытия корпуса
вскрытия клеммника
магнитного поля
диф. тока
