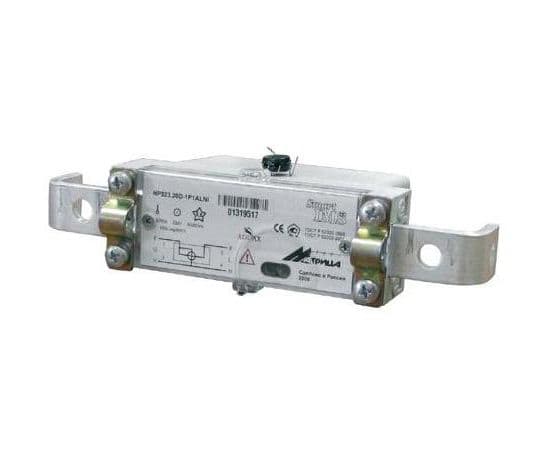

Матрица NP-523 split

Цена 6.950 P
Счетчик матрица NP-523 Split, однофазный, многотарифный 220В, 5-60А 6950 P

Однофазные, многотарифные счетчики матрица NP-523 split, оснащенные PLС-модемом (передача данных происходит по силовой сети 220В), предназначены для индивидуальных бытовых потребителей и могут использоваться как автономно, так и в составе автоматизированных систем коммерческого учета АСКУЭ (Smart IMS).

Основными преимуществами счетчика Матрица NP-523 split являются: простота монтажа, высокая надежность, большой набор исполняемых функций и сравнительно небольшая стоимость.
Благодаря счетчикам матрица NP-523 развертывание системы АСКУЭ для коттеджного поселка или садоводческого товарищества становиться простым и доступным.
Установка счетчиков в составе системы АСКУЭ позволит избежать хищений электроэнергии, т. к. счетчики регистрируют неправомерные действия потребителей, предупреждая и фиксируя случаи хищения. Благодаря встроенному реле счетчик производит отключение абонента от электрической сети и подключение к сети после устранения причин отключения. (Например, счетчик матрица np-523 может ограничивать мощность потребления абонента 15 кВт или 100 Вт. При достижении установленного значения срабатывает реле и происходит отключение абонента, через 30-60 сек счетчик производит измерение мощности, и если мощность потребления снизилась, происходит включение).

Однофазный электрический счетчик устанавливается в разрыв абонентской электрической линии, в месте подключения ее к магистральной. Закрепляется непосредственно на проводах, что позволяет существенно сэкономить на установке абонентского щита на опоре.

Схема монтажа счетчика np-523 split:
схема монтажа счетчика матрица np-523 split



Однофазные счетчики матрица NP-523 split выполняет следующие функции:

• Измеряют активную мощность
• Измеряют потребляемую энергию
• Отсчитывают время и календарную дату
• Ведут многотарифный учет
• Используют вневременной штрафной тариф при несоблюдении потребителем условий договора с энергокомпанией
• Вычисляют сальдо потребителя и предупреждают о необходимости оплатить счет энергокомпании
• Отключают потребителя от сети при определенных условиях, и подключают к сети после устранения причин отключения (ограничение по мощности потребления)
• Обмениваются информацией с диспетчерским пунктом, посредством встроенного PL-модема (передача данных по силовой линии)
• Выводят на удаленный дисплей показания счетчика по тарифам, мгновенные нагрузки, дату и время.
Имеют возможность удаленного программирования из диспетчерского пункта
• Имеют возможность программирования и считывания информации об энергопотреблении при непосредственном подключении к счетчику, через встроенный оптический порт.
• Препятствуют попыткам хищения электроэнергии
• Обладают коммуникационным интерфейсом, с функцией импульсного выхода.
Поддерживают работу часов счётчика при отсутствии питания в течение не менее одного часа
Имеют энергонезависимую память (данные об энергопотреблении сохраняются даже после отключения питания и разряда встроенной батареи).
• Счетчики накапливают, хранят и передают на диспетчерский пункт информацию:
- по аварийным состояниям сети
- по собственным аварийным состояниям
- по действиям потребителя, ведущим к нарушению договора с поставщиком электроэнергии.
Набор функций, которые способен выполнять счетчик, задаётся его конфигурацией.


Счетчики матрица np-523 split размещается в герметичном пластмассовом корпусе IP-54, имеющем хомуты крепления счётчика к кабелю или тросу.


Габаритные размеры счетчика матрица np-523 split



1. Шина подключения фазного провода со стороны магистральной линии
2. Шина подключения фазного провода со стороны потребителя
3. Шина подключения нейтрального провода со стороны магистральной линии
4. Шина подключения нейтрального провода со стороны потребителя

Технические характеристики:

Номинальное напряжение

220 - 240 В

Частота сети

50 (60) ±1Гц

Базовый ток

5 А

Максимальный ток:

при 50°C

при 60°C

при 70°C



50 A

40 A

35 A

Класс точности

1,0

Основной коммуникационный интерфейс

PL (Силовая линия)

Доп. коммуникационный интерфейс

Оптический порт

Чувствительность

0,02 А

Мощность, потребляемая цепями напряжения

активная, не более

полная, не более



1,0 Вт

5,0 ВА

Мощность, потребляемая цепями тока

0,05 ВА

Масса, не более

0,4 кг

Габаритные размеры, (мм).

188х115х48

Средний срок службы, не менее

30 лет

Средняя наработка до отказа счетчика

144000 часов

Датчик тока

прецизионный шунт

Датчик напряжения

резистивный делитель

Степень защиты оболочкой

IP54

Стандартный уход часов в сутки при 25°с

± 0,5 с

Межповерочный интервал

16 лет


Однофазные счетчики электроэнергии, предназначенные для бытового учета, возможно ввести в эксплуатацию в течении 2 лет с даты первичной поверки (даты выпуска).
