Матрица NP-73E.3-9-1

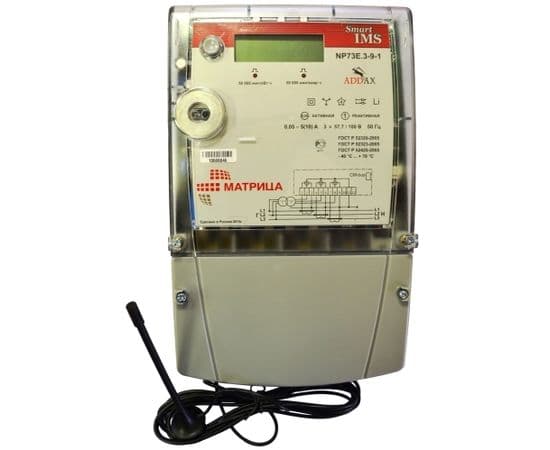

Счетчик Матрица NP-73E.3-9-1 (Трехфазный, многотарифный, многофункциональный, 110В, 5-10А, со встроенным GSM-модемом) 19900 P

Трехфазный многотарифный, многофункциональный счетчик электроэнергии серии Extra матрица NP-73E. 3-9-1 предназначен для учета активной и реактивной энергии в прямом и обратном направлении в трехфазных высоковольтных электрических сетях 6/10/20/110 кВ.

Особенность счетчика NP-73E. 3-9-1 - наличие встроенного GSM-модема, который позволяет считывать информацию со счетчика по средствам gsm связи, и дистанционно управлять им.

Счетчики измеряет мгновенное значение мощности (фиксирует профиль мощности) и потребленной активной/реактивной энергии.

Подключение измерительных (вторичных) цепей к счетчику матрица NP73E.3-9-1 производится через трансформаторы напряжения и трансформаторами тока.

Схема подключения счетчика матрица NP-73E. 3-9-1:

Схема счетчика matritca-NP73E. 3-9-1






Счетчик matritca-NP73E. 3-9-1 устанавливается в металлических корпусах типа ШУ-1 и ШУ-2, в вводных или распределительных ячейках высоковольтных подстанций.

Установить счетчик можно на монтажную плату, закрепив тремя саморезами или непосредственно на динрейку, для чего на задней стенке предусмотрено соответствующее крепление.

Габаритный чертеж счетчика матрица np-73e 9-3-1:

Габаритные размеры счетчика matritca-NP73E. 3-9-1



Класс точности
• активная энергия ГОСТ Р 52323 (МЭК 62053-22)
• реактивная энергия ГОСТ Р 52425
0,5S
1
Базовый ток
5 А
Минимальный ток
0,05 А
Максимальный ток
10 А
Стартовый ток
• активная энергия
• реактивная энергия
0,005 А
0,010 А
Номинальное напряжение
3×57,7 / 100 В
Рабочий диапазон напряжений
3×46,1 … 69,3 В
Предельный рабочий диапазон напряжений
В3×36…80 В
Номинальная частота
50 Гц
Постоянная счета
• активная энергия
• реактивная энергия
50 000 имп/кВт∙ч
50 000 имп/квар∙ч
Рабочий диапазон температур РОСТ Р 52320 (МЭК 62052-11)
-25 °C … +60 °С
Расширенный диапазон температур (МЭК 60721-3-3)
-40 °C … +70 °C
Генератор частоты
кварцевый резонатор 32 768 Гц
Точность хода часов (при 25 °C) ГОСТ Р 52320 (МЭК 62052-11)
0,5 с / 24 ч
Полное потребление цепями тока, не более
1 В∙А
Полное потребление цепями напряжения (активной/полной мощности), не болеее
2 Вт / 10 В∙А
Прочность изоляции ГОСТ Р 51350-99 (МЭК 61010-1-90)
4 кВ, 50 Гц, 1 мин.
Напряжение пробоя (МЭК 60060-1)
6,8 кВ, 1,2 / 50 мкс
Электростатический разряд ГОСТ Р 51317.4.2 (МЭК 61000-4-2)
15 кВ
Устойчивость электромагнитному полю ГОСТ Р 51317.4.3 (МЭК 61000-4-3), не более
10 В/м
Устойчивость к кратковременным электрическим разрядам ГОСТ Р 51317.4.4 (МЭК 61000-4-4), не более
4 кВ
Тип подключения
трансформаторного включения цепей тока и напряжения
Основной канал связи
USB
Класс защиты IP
IP54
Габариты
290×180×63 мм
Масса,не более
1,6 кг
