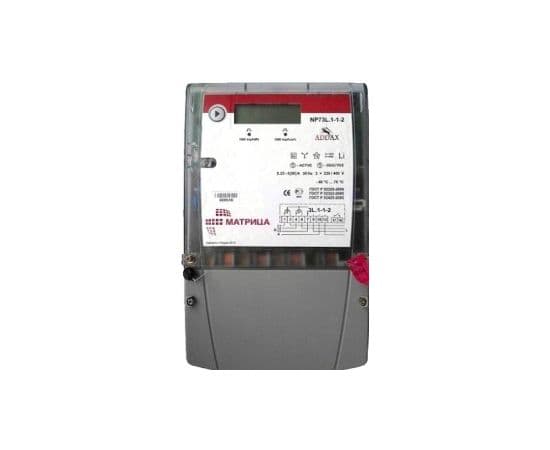

Матрица NP 73L.1-1-2

Данная модель снята с производства.
Аналог - Матрица NP 73E.1-11-1
Счетчик Матрица NP-73L 1-1-2 (Трехфазный, многотарифный, прямого включения, 380В, 5-80А) не поставляется P

Многотарифный трехфазный счетчик прямого включения матрица NP 73L.1-1-2 в настоящее время активно используется как в загародном электроснабжении, так и в многоквартирных жилых домах.
Счетчик NP 73L.1-1-2 набирает большую популярность благодаря высокой надежности, широкому набору исполняемых функций и простоте эксплуатации, поэтому все чаще пользователь останавливает свой выбор именно на этой моделе.
Счетчик осуществляет учет потребляемой активной и реактивной электроэнергии (прямой и обратной). Производит измерение текущей мгновенной активной мощности в трехфазных сетях переменного тока 3x230/400В, а также осуществляет прием и передачу данных по линиям 0,4 кВ в составе системы АСКУЭ (Smart IMS).
Счетчик оснащен энергонезависимыми памятью и архивом, данные сохраняются даже при долговременном отключении питания и полной разрядке встроенной батареи.
Счетчик хранит данные об электропотреблении на начало суток, на начало месяца, на начало года. Обмен данными с диспетчерским пунктом осуществляется по средствам встроенного PLС-модема через силовую сеть 380В.
Трехфазный счетчик матрица прямого включения NP 73L.1-1-2 может эксплуатироваться при диапазоне температур от -40 до +70°С, что позволят эксплуатировать его на улице, предварительно установив в металлическом герметичном щите со степенью защиты не ниже IP-54.

Счетчик позволяет контролировать следующие лимиты:

  • активной мощности;
  • реактивной мощности;
  • кредита;
  • тока (для каждой фазы);
  • напряжения (для каждой фазы);
  • напряжение батареи;
  • температуры;
  • дифференциального тока;
  • напряжения дисбаланса;
  • дисбаланса мощности;
  • частоты;
  • COS;
  • магнитного поля.
Значения уставок и индикацию можно настраивать, путем программирования счетчика, как непосредственно подключившись к прибору, так и дистанционно.

Счетчик можно установить на динрейку, для этого на задней стенке имеется соответствующее крепление, либо закрепить на монтажной плате тремя саморезами.

Габаритные размеры:
Матрица np-73l 1-1-2 габаритные размеры

Номинальное напряжение***3x220/380В + 20%
3x230/400В + 20%
3Х240/415В + 20%
Частота сети50 ± 1 Гц
Базовый ток5 A
Максимальный ток80 A
Класс точности:
по активной энергии
по реактивной энергии

1,0
1,0
Минимальный ток:
по активной энергии, по реактивной энергии

0,25 А
Чувствительность:
активная энергия, реактивная энергия

0,02 A
Мощность, потребляемая цепями напряжения:
активная, не более
полная, не более

1,0 Вт
9,0 В А
Полая мощность, потребляемая цепями тока, не более4 В А
Дисплей с подсветкой емкость учета, не менее14 500 ч
Параметры реле управления нагрузкой:
основного
дополнительного

80 А
227 В 5 А
Индикация показаний дисплея при внутренней температуре счетчикаот –30 °С до +70 °С
Основной коммуникационный интерфейсPL LV (силовая линия 0,4 кВ)
Дополнительный коммуникационный интерфейсоптический порт**
Датчикивскрытия корпуса
вскрытия клеммника
магнитного поля
дифференцального тока***
Стандартный уход часов в сутки при 25 °С, не более± 0,5 с
Степень защиты оболочкойIP 54
Срок службы батарейки, не менее20 лет
Средний срок службы, не менее20 лет
Габаритные размеры(290 x 180 x 63) мм
Масса, не более1,8 кг

Интерфейс передачи данных:
  • Встроенный PLC-модем.
Поддерживается PL FSK-модуляция. Скорость передачи данных - до 100 бит/сек по каждой фазе. Диапазон частот, используемый для обмена данными между PL устройствами и маршрутизатором RTR-512, соответствует полосе частот CENELEC «A» (9 - 95 кГц), EN 50065.
  • Оптический порт счетчика.
Скорость передачи данных - 9600 бит/с, соответствие IEC 62056-21. Используется для локального обмена данными, параметризации счетчика и обновления прошивки (только через оптический порт).

Счетчик матрица NP-73L.1-1-2 позволяет эффективно и своевременно обнаруживать мошенничество и свести к минимуму случаи хищения электроэнергии.


Основные параметры безопасности:
  • вскрытие корпуса счетчика с помощью встроенного датчика даже при выключенном питании;
  • вскрытие крышки клеммника с помощью встроенного датчика даже при выключенном питании;
  • недопустимый дифференциальный ток;

  • обратное подключение счетчика;

  • регистрация сильного внешнего магнитного поля.


Программирование счетчика матрица осуществляется локально (через оптический интерфейс) или удаленно через интерфейс PL LV (электросеть 0,4 кВ).

Параметры программируемые в счетчике:
  • график сбора данных,
  • профили мощности (15', 30', 1 час, 1 день)
  • подписка на получение параметров счетчика,
  • настройка календаря,
  • тарификация,
  • ограничители (мощности, cos φ, максимального / минимального напряжения, асимметрии напряжения, максимального / минимального тока,
дифференциального тока),
  • отключения,
  • аварии, собранных по факту события,
  • параметров для отображения (на локальном дисплее или дистанционном
дисплее) и их форматов,
  • график отключений дополнительного реле,
  • период усреднения при максимальном потреблении,
  • интервал усреднения при максимальном потреблении.

Возможность настройки управляется правами доступа.
