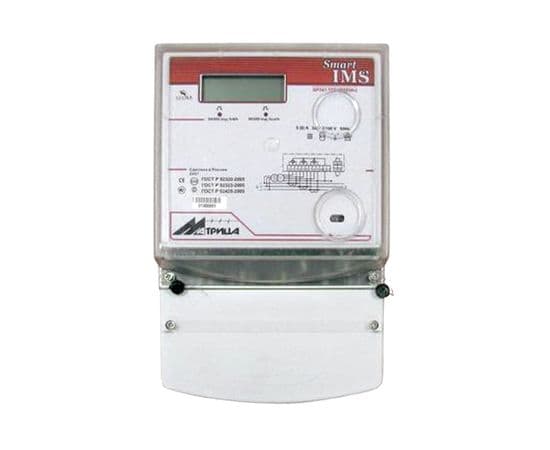

NP 541 – трехфазный счетчик

Счетчик матрица NP-541, трехфазный, многотарифный 380В, 5-10А 6500 P

Компанией «Матрица» выпускается счетчик электроэнергии трехфазный для установки в сетях 6-10 кВ (модель NP 541). Данное устройство предназначено для установки в сетях промышленных потребителей и на трансформаторных подстанциях. Также компанией выпускается счетчик электроэнергии трехфазный NP542 и NP545 для установки в сети 0,4 кВ.

Важной функцией данных устройств является контроль текущих параметров сети. Счетчик имеет энергонезависимую память, регистрирует и передаёт в управляющий центр информацию по аварийным состояниям и действиям потребителя, ведущим к нарушению договора с поставщиком электроэнергии.

Обмен данными с Центром может происходить по различным линиям связи. Изначально счетчик комплектуется модемами для связи по силовой сети: MV- модемом (NP 541) и PL-модемом (NP545, NP542). Дополнительно может быть подключен канал CM.BUS (оптопорт).

Основные функции

Счётчики предназначены для индивидуальной работы с конечными трёхфазными потребителями в электрораспределительных сетях 6-10 кВ. Счётчики в полной комплектации выполняют следующие основные функции:

  • ведут автоматический многотарифный учёт потребляемой активной и реактивной электроэнергии ;
  • предоставляют возможность удалённого доступа к данным, посредством встроенного PLC-модема или дополнительного канала связи ;
  • позволяют дистанционно управлять потреблением или питанием отдельной нагрузки с помощью встроенных отключающих реле: основного или/и дополнительного.

Счётчики поддерживают любой режим работы: как с предоплатой, так и в кредит. Режим работы с предоплатой не требует установки в счётчик специальных карт – вся необходимая информация об оплате электроэнергии поступает в счётчик по каналам связи.

Счётчики (и счетчик электроэнергии трехфазный в том числе) накапливают, хранят и передают в центр информацию:

  • по аварийным состояниям сети;
  • по собственным аварийным состояниям;
  • по действиям потребителя, ведущим к нарушению договора с поставщиком электроэнергии.
Номинальное напряжение***3х57,7/100 В
Частота сети50 ± 1 Гц
Базовый ток5 A
Максимальный ток6 A
Класс точности:
по активной энергии
по реактивной энергии

0,5S
2,0
Основной коммуникационный интерфейсPL (Силовая линия)
Доп. коммуникационный интерфейсОптический порт
Чувствительность:0,005 A
Мощность, потребляемая цепями напряжения:
активная, не более
полная, не более

0,6(0,8) Вт
6,5(8,0) ВА
Мощность, потребляемая цепями тока0,05 ВА
Масса, не более1,5 кг
Габаритные размеры, (мм)184 х 278 х 78,5
Средний срок службы, не менее20 лет
Средняя наработка до отказа счетчика96000 часов
Средняя наработка на отказ счетчика, не менее
Датчик токаТрансформаторы тока
Датчик напряжениярезистивный делитель
Степень защиты оболочкойIP51
Стандартный уход часов в сутки при 25°с± 0,5 с
Межповерочный интервал10 лет
