Матрица NP73E.1-10-1

Цена 15.000 P
Счетчик Матрица NP-73E 1-11-1 FSK-132 (Трехфазный, многотарифный, прямого включения, 380В, 5-80А) 15000 P

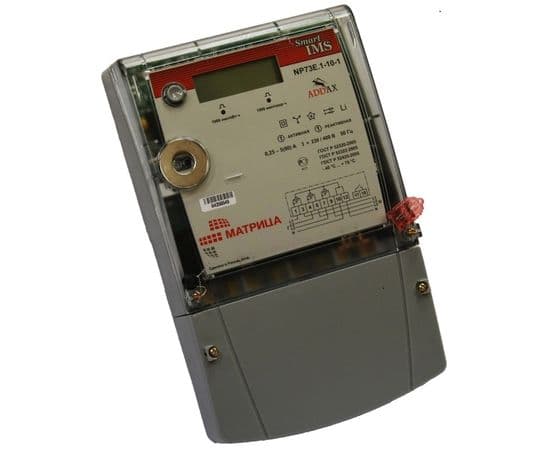

Трехфазный счетчик Матрица NP73E.1-10-1

Удобный и надежный счетчик для удаленного мониторинга потребляемой электрической энергии с технологией передачи данных S-FSK и новым коммутационным модулем FSK-132.

Отличительные особенности счетчика NP73E.1-10-1:

  • дистанционное обновление программного обеспечения счетчика
  • дистанционное управление и настройка рабочих параметров счетчика
  • поддержка модуляции S-FSK
  • возможность изготовления с поддержкой функции OFDM (скорость переда данных 128 кбит/с)
  • усиленное шифрование передаваемой информации.

В основе технологии передачи данных FSK-132 лежит новый стандарт связи, позволяющий в защищенном режиме передать информацию от счетчика в диспетчерский центр и обратно.
Основным преимуществом технологии FSK-132 является функция дистанционного обмена непосредственно между устройствами в сети (прибор-прибор), без использования маршрутизатора.
Что позволяет подключить к счетчику удаленный дисплей или компьютер по средствам силовой линии 220/380В.
Счетчик служит для измерения активной и реактивной энергии и мощности в цепях трехфазного переменного тока.
Использоваться он может для нужд небольших предприятий, частных и многоквартирных домов.
Счетчик передает собранную информацию через встроенный PLC - модем, дистанционно, вам не потребуется обращаться счетчику напрямую.


Прибор выполняет следующие функции:

  • мониторинг реактивной энергии, не преобразующейся в полезную, и активной, становящейся полезной;
  • многотарифный учет электроэнергии с возможностью выбора одного из шести видов тарифов с учетом рабочих, выходных и специальных дней;
  • измерение широкого диапозона параметров, таких как потребляемая реактивная и активная мощность, ток (мгновенный, средний, дифференциальный),
  • среднеквадратичное напряжение, температура, частота, cos-f, а также основные параметры качества электроэнергии;
  • считывание суточных показателей, а также показателей с интервалом в 1, 5, 10, 15, 30 и 60 минут с возможностью запоминания до 10 000 записей;
  • ведение журнала аварий, неисправностей и прочих событий;
  • использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
  • использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию.

Устройство снабжено датчиками:

  • вскрытия корпуса счетчика,
  • датчиками вскрытия крышки клеммника,
  • датчиками сильного внешнего магнитного поля,
  • датчиками дифференциального тока, которые отслеживают попытки несанкционированного доступа.

Основные функции счетчика матрица NP73E.1-10-1:

        • измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;

        • многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);

        • измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;

        • возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;

        • ведение журналов событий и аварий;

        • использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;

        • использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;

        • дистанционное считывание данных и конфигурирование счетчика.

Защита от попыток несанкционированного доступа:

        • датчик вскрытия корпуса счетчика;

        • датчик вскрытия крышки клеммника;

        • датчик сильного внешнего магнитного поля;

        • датчик дифференциального тока.

Таблица технических параметров:

Класс точности

активная энергия

реактивная энергия

1

1

Базовый ток

5 А

Минимальный ток

0,25 А

Максимальный ток

80 А

Стартовый ток

активная энергия

реактивная энергия

0,020 А

0,020 А

Номинальное напряжение

3×230/400 В

Рабочий диапазон напряжений

3×184...276 В

Предельный рабочий диапазон напряжений

3×115...276 В

Номинальная частота

50 Гц

Постоянная счетчика

активная энергия

реактивная энергия

1000 имп./кВт∙ч

1000 имп./кВар∙ч

Рабочий диапазон температур

-40 °C … +70 °C

Точность хода часов (при 25 °C)

< 0,5 с / 24 ч

Полное потребление цепями тока, не более

1 В∙А

Полное потребление цепями напряжения (активной/полной мощности), не более

2 Вт / 10 В∙А

Тип подключения

прямого

включения

Класс защиты IP

IP54

Скорость передачи данных по основному каналу связи

(в зависимости от версии ПО коммуникационной части прибора)

2400 бит/с (S-FSK)

128 кбит/с (OFDM)

Межповерочный интервал

10 лет

Срок службы батарейки, не менее

20 лет

Средний срок службы, не менее

25 лет

Средняя наработка на отказ счетчика, не менее

104 000 ч

Габариты

(290×180×63) мм

Масса, не более

1,6 кг

Дисплей

с подсветкой

Силовое реле для управления нагрузкой

80 А

Маломощное дополнительное реле

5 А

Датчики:

вскрытия корпуса

вскрытия клеммника

магнитного поля

диф. тока


Коммуникационные интерфейсы:
Основной канал PLC;
Оптический интерфейс;
FSK-132;


Габаритные и установочные размеры счетчика:
 razmer391
Схема подключения:
