Матрица NP73E.3-17-1

Цена 18.399 P

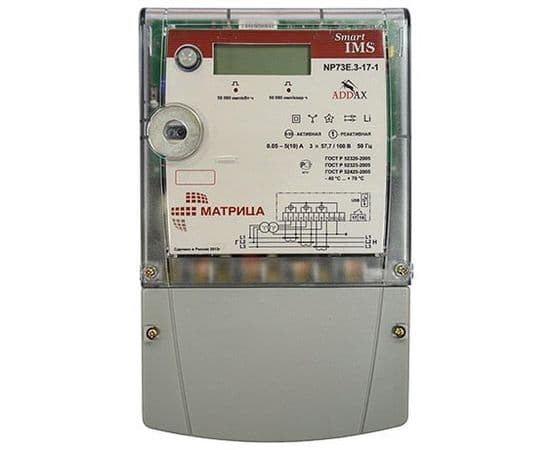

Трехфазный счетчик NP73E.3-17-1 18399 P

Трехфазный счетчик NP73E.3-17-1

Создает ваше удобство!

Счетчик электрической энергии трехфазный четырехпроводный трансформаторного включения цепей напряжения и тока NP73E.3-17-1. За этим громоздким и сложным названием стоит простой и удивительно удобный прибор, который измеряет потребленную реактивную и активную энергию. Кроме того, устройство способно оценивать текущую активную и реактивную мощности в трехфазных сетях переменного тока напряжением более 1000 В, а также его можно подключить к системе АИИС «Матрица» –системе, которая автоматизировано собирает данные об электроэнергии.

Устройство отличается отзывчивым и понятным интерфейсом, а также надежностью и высоким сроком службы.


Технические характеристики

Класс точности

активная энергия

реактивная энергия

0,5S

1

Номинальный ток

5 А

Минимальный ток

0,05 А

Максимальный ток

10 А

Стартовый ток

активная энергия

реактивная энергия

0,005 А

0,010 А

Номинальное напряжение

3×57,7/100 В

Рабочий диапазон напряжений

3×46,1 … 69,3 В

Предельный рабочий диапазон напряжений

3×36…80 В

Номинальная частота

50 Гц

Постоянная счетчика

активная энергия

реактивная энергия

50 000 имп./кВт∙ч

50 000 имп./кВар∙ч

Рабочий диапазон температур

-25 °C ... +55 °C

Расширенный диапазон температур

-40 °C ... +70 °C

Генератор частоты

кварцевый резонатор 32 768 Гц

Точность хода часов (при 25 °C)

< 0,5 с / 24 ч

Полное потребление цепями тока, не более

0,3 В∙А

Полное потребление цепями напряжения (активной/полной мощности), не более

0,2 Вт / 0,5 В∙А

Прочность изоляции

4 кВ, 50 Гц, 1 мин

Напряжение пробоя

6 кВ, 1,2 / 50 мкс

Электростатический разряд

15 кВ

Устойчивость электромагнитному полю, не более

10 В/м

Устойчивость к кратковременным электрическим разрядам, не более

4 кВ

Тип подключения

трансформаторного включения цепей тока и напряжения

Класс защиты IP

IP54

Средний срок службы, не менее

20 лет

Срок службы батарейки, не менее

20 лет

Средняя наработка на отказ счетчика, не менее

96 000 ч

Межповерочный интервал

10 лет

Габариты

(290×180×63) мм

Масса, не более

1,4 кг

Основной канал связи

USB

 Коммуникационные интерфейсы

Основной канал PLC

-

Оптический интерфейс

+

FSK-132

-

USB (модули под крышкой клеммника)

+

 Габаритные и установочные размеры счетчика:

http://matritca.ru/images/meters/razmer73E3F.jpg

Схема подключения:

http://matritca.ru/images/meters/shemaNP73E3-17-1.jpg
